塔吊垂直度怎么測量？看完全明白了

在日常施工工程中，常常要測定建筑物、構筑物和施工電梯、塔吊等的垂直度，以保證施工的安全性。

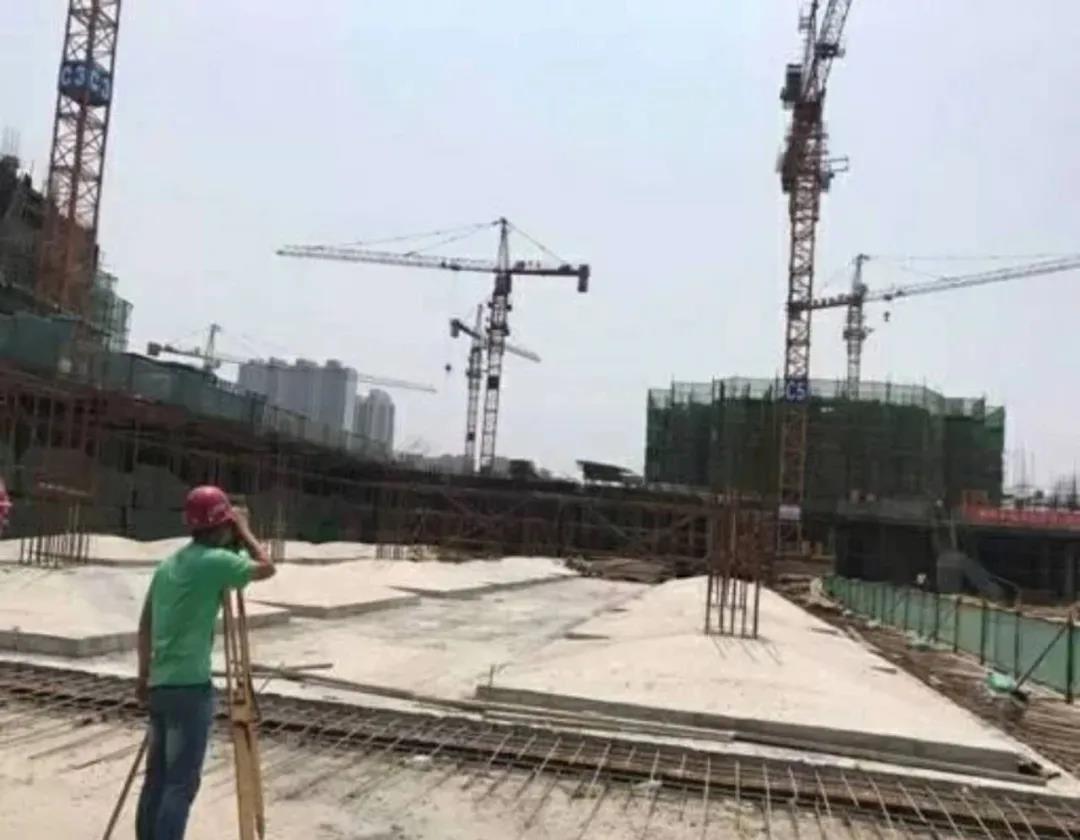

在施工過程中，由于經緯儀提高了角度的觀測精度，同時簡化了測量和計算的過程，也為提供更精確的數據，因此被選做測量塔吊垂直高度的儀器。 經緯儀

那么，測量塔吊垂直度的方法又有那些呢？

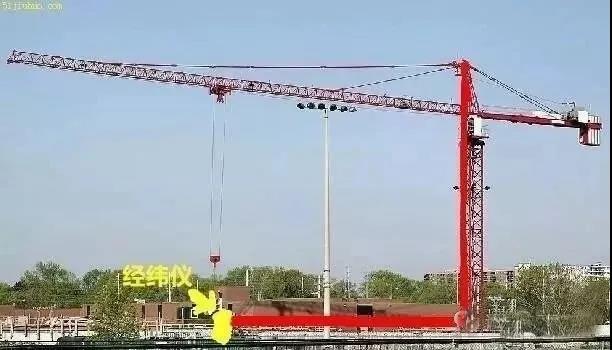

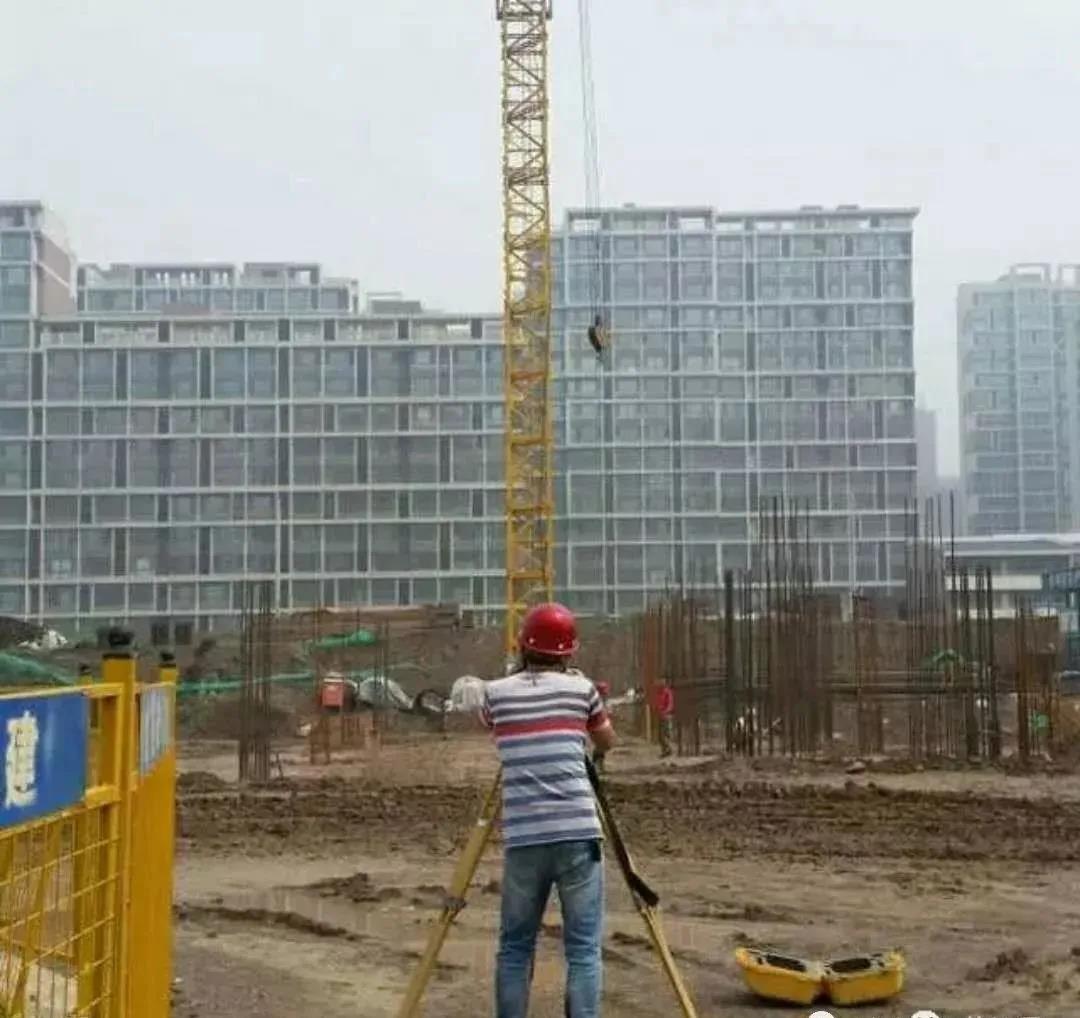

一、常規方法。如要測某一塔吊的垂直度,先在離塔吊高度1.5倍遠的地方架設經緯儀,瞄準塔吊頂部,利用經緯儀投測下來,做一標記,量出其與底部的水平距離,用正倒鏡投點法觀測兩個測回,取平均值即可。

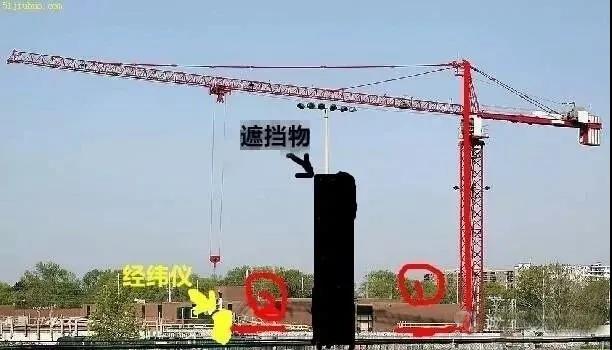

二、塔吊旁邊如果有障礙物,人無法靠近建筑物底部,可先瞄準建筑物頂部,投到離建筑物較近較平坦的地方,畫一短線,再將儀器瞄準建筑物底部,投到同一處,再畫一短線。


三、采用上述兩種測量方法只能進行垂直度的粗測，不能準確地讀出垂直度誤差的數值，測量的誤差較大。因此如果想要測量的數據精準一點的話，就要采用垂直度誤差的測量一般采用90°角尺憑經驗看光隙進行估測，或是90°角尺配合塞尺進行測量。

將90°角尺的基準面采用C字形夾頭固定在被測件上，利用百分表在90°角尺測量面上進行測量。其最大與最小讀數之差即為被測件的垂直度誤差。使用上述測量方法具有自身誤差小，測量精度高，能直觀測得垂直度誤差值，使用方便，測量速度快等。



那測量完成后，如何確定塔吊已經可以安全使用了呢？

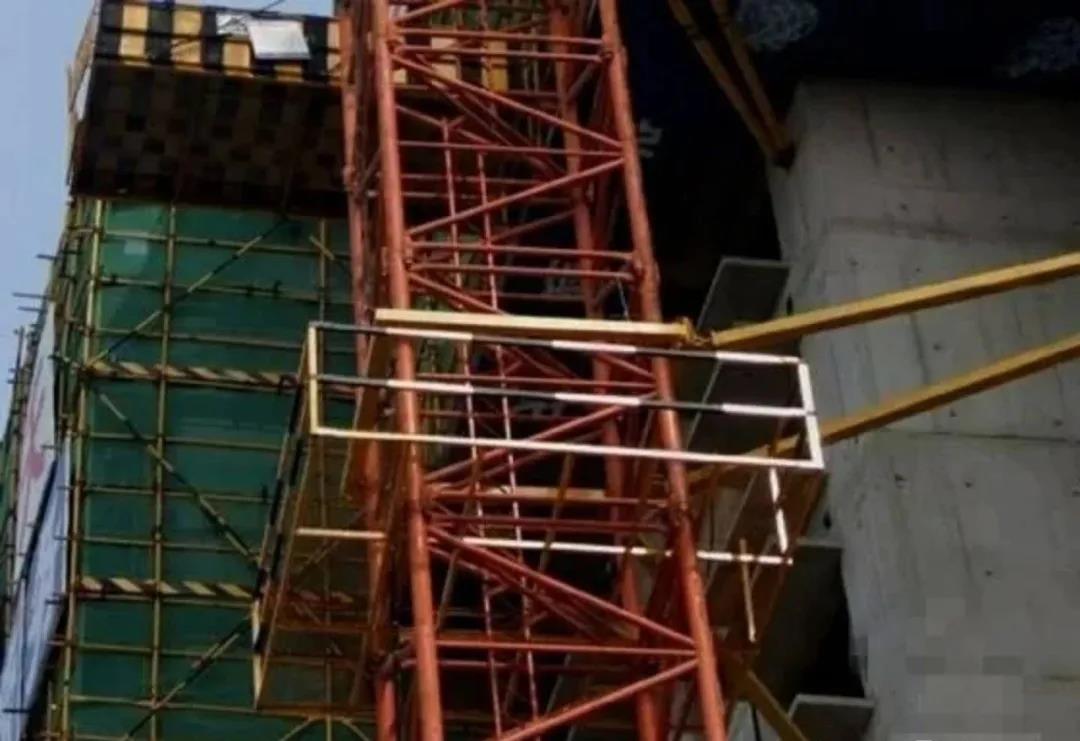

根據JGJ196-2010《建筑施工塔式起重機安裝、使用、拆卸安全技術規程》第30頁對塔機垂直度要求規定如下:獨立狀態或附著狀態下最高附著點以上塔身軸線對支承面垂直度不得大于4/1000，最高附著點下塔身軸線對支承面垂直度不得大于相應高度的2/1000；塔吊開始附墻之后，允許偏差值為3/1000。


另外，在測量塔吊垂直度時，需注意以下兩點：
1、一般情況，施工現場的塔吊垂直度檢測應該每月檢測一次，但每次塔吊增加標準節升高時，也必須對其垂直度進行檢測。
2、塔吊正在用著的時候，會搖晃，盡量避免這時候測量。
